حلقات الدوران الصناعية: الأبطال المجهولون للدوران الثقيل

في عالم الآلات الصناعية، حيث تجتمع الأحمال الضخمة مع الحركة الدقيقة، يقف أحد العناصر كعامل تمكين حاسم: وهو محمل الدوران الصناعي . أكثر بكثير من مجرد محمل بسيط، فهو العمود الفقري القوي والدوران الذي يسمح للرافعات بالتأرجح، والحفارات بالحفر، وتوربينات الرياح لتتبع الرياح، ومصفوفات الرادار لمسح الأفق. هذه الحلقات ذات التصميم الهندسي العالي هي أدوات العمل الصامتة التي تسهل الدوران السلس والمتحكم فيه تحت الأحمال الشديدة والظروف القاسية.

ما وراء المحامل الأساسية: تحديد حلقة الدوران

حلقة الدوران الصناعية (تُعرف أيضًا باسم محمل الدوران أو محمل القرص الدوار أو المحمل الدوار) عبارة عن محمل ذو عنصر دوار ذو قطر كبير مصمم للتعامل مع معًا :

• الأحمال المحورية: القوى المؤثرة موازية لمحور الدوران (مثل وزن ذراع الرافعة).

• الأحمال الشعاعية: القوى المؤثرة بشكل عمودي على المحور (مثل الرياح التي تدفع جانبيًا على كنة التوربين).

• لحظات الانقلاب: القوى التي تميل إلى قلب الهيكل أو إمالته (تحدي كبير في تطبيقات مثل الحفارات أو الرافعات الثقيلة).

على عكس المحامل الأصغر حجمًا، عادةً ما يتم تصميم حلقات الدوران خصيصًا أو يتم اختيارها من كتالوجات واسعة النطاق لتتناسب مع متطلبات التحميل والحجم والبيئة والتركيب المحددة للتطبيق. فهي تندمج مباشرة في هيكل الآلة، وغالبًا ما تكون بمثابة العنصر الهيكلي الأساسي بحد ذاتها.

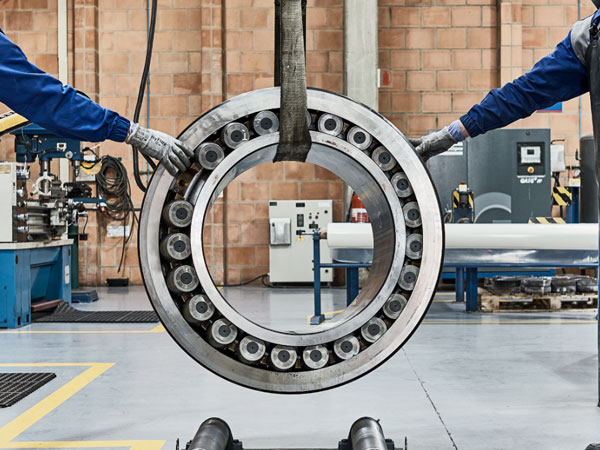

التشريح الأساسي والوظيفة

في حين تختلف التصاميم، تحدد العناصر الأساسية حلقات الدوران الصناعية:

1. خواتم: حلقتان متحدة المركز (داخلية وخارجية)، عادة ما تكون مصنوعة من سبائك فولاذية عالية القوة. تحتوي الحلقة الواحدة عادةً على أسنان تروس (داخلية أو خارجية) مدمجة لآليات القيادة.

2. عناصر المتداول: كرات أو بكرات (أسطوانية أو مدببة) تنقل الأحمال بين الحلقات. يحدد الترتيب نوع المحمل وقدراته على التعامل مع الأحمال.

3. المجاري المائية: أخاديد مصنوعة بدقة على الحلقات حيث تعمل العناصر الدوارة. المعالجة الحرارية (تصلب الحث) تضمن المتانة.

4. الأختام: ضروري لاستبعاد الملوثات (الغبار والماء والحصى) والاحتفاظ بالتشحيم. توجد خيارات ختم متعددة لبيئات مختلفة.

5. نظام التشحيم: تضمن تركيبات وقنوات التشحيم تشحيم العناصر المتدحرجة والمجاري المائية بشكل صحيح لضمان عمر طويل وتشغيل سلس. أنظمة التشحيم التلقائي المركزية شائعة.

6. فتحات التركيب: نمط من الثقوب الملولبة أو العادية على كلا الحلقتين من أجل التثبيت الآمن للهياكل الداعمة والدوارة للماكينة.

الأنواع السائدة: مطابقة التصميم للتحميل

التكوينان الأكثر شيوعًا هما:

1. محمل كروي ذو أربع نقاط بصف واحد:

   • بناء: صف واحد من الكرات يجري في مضمار سباق على شكل قوس قوطي.

   • القدرة: ممتاز في التعامل مع الأحمال المحورية والقطرية والعزمية مجتمعة في وقت واحد. تصميم مدمج للغاية.

   • مثالية ل: الأحمال المعتدلة، والتطبيقات التي تتطلب الضغط (الرافعات، الحفارات الخفيفة، الأقراص الدوارة لمناولة المواد، الماسحات الضوئية الطبية).

2. عبرت أسطواني:

   • بناء: مجموعتان من البكرات الأسطوانية مرتبة بشكل عمودي (متقاطع) بين الحلقات. بكرات الاتجاه البديل.

   • القدرة: صلابة فائقة وقدرة تحميل لحظية عالية جدًا بسبب اتصال الخط بالبكرات. يتعامل مع الأحمال المحورية والعزمية العالية بكفاءة.

   • مثالية ل: التطبيقات عالية الدقة، والأحمال اللحظية العالية جدًا، والمواقف التي تتطلب أقصى قدر من الصلابة (الحفارات الثقيلة، والأذرع الآلية، والأقراص الدوارة الدقيقة، وآلات حفر الأنفاق، وقواعد الرادار الكبيرة).

تشمل المتغيرات الأخرى كرة ذات صف مزدوج، وأسطوانة ثلاثية الصفوف (للأحمال العالية للغاية)، وتصميمات متخصصة.

حيث يتحولون: التطبيقات الصناعية الهامة

حلقات الدوران لا غنى عنها في الصناعات الثقيلة:

1. البناء والتعدين:

   • الحفارات (ذراع الرافعة، دوران المنزل)

   • الرافعات المتنقلة (ذراع الرافعة، دوران الهيكل العلوي)

   • الرافعات البرجية (تدوير الجيب والذراع المضاد)

   • مضخات الخرسانة (ذراع الرافعة)

   • معاول التعدين وخطوط السحب

2. طاقة الرياح:

   • أنظمة الانعراج: تدوير الكنة بأكملها لمواجهة الريح.

   • أنظمة الملعب: ضبط زاوية الشفرات الفردية (الحلقات الأصغر).

3. التعامل مع المواد:

   • رافعات الميناء (من السفينة إلى الشاطئ، RTGs)

   • مكدس / المستردون

   • الرافعات الشوكية الدوارة وجامعي الطلبات

   • الأقراص الدوارة للتخزين الآلي

4. الدفاع والفضاء:

   • قواعد الرادار وطبق الأقمار الصناعية

   • أبراج قاذفة الصواريخ

   • أبراج البندقية

   • لوادر شحن الطائرات

5. الآلات الصناعية:

   • أدوات تحديد موضع اللحام والمتلاعبين

   • جداول الفهرسة (CNC، التجميع)

   • الأسلحة الروبوتية (المفاصل الثقيلة)

   • معدات التصوير الطبي (الماسحات الضوئية CT، PET)

   • معدات التعبئة والتغليف والمعالجة

المواصفات الرئيسية وعوامل الاختيار

يعد اختيار حلقة الدوران المناسبة أمرًا بالغ الأهمية للسلامة والأداء وطول العمر. تشمل العوامل الحاسمة ما يلي:

• تقييمات التحميل: السعات الديناميكية والثابتة المحورية والشعاعية والعزمية (يتم تعريفها عادةً وفقًا لمعيار ISO 281 أو ما شابه ذلك).

• صلابة: مقاومة التشوه تحت الحمل (أمر بالغ الأهمية للدقة).

• مواصفات العتاد: الوحدة، عدد الأسنان، درجة الدقة (إذا كانت مدفوعة).

• الحجم والأبعاد: قطر التجويف، الارتفاع الإجمالي، دائرة الترباس.

• المواد والتصلب: درجة الفولاذ، صلابة المجاري المائية (على سبيل المثال، HRC 58-62).

• ختم: تصنيف IP (حماية الدخول)، توافق مواد الختم.

• تشحيم: النوع، الفواصل الزمنية، الطريقة (يدوي، تشحيم تلقائي).

• الظروف البيئية: نطاق درجة الحرارة، التعرض للغبار، الماء، المواد الكيميائية، رذاذ الملح.

• تصاعد: تصميم الواجهة، متطلبات الترباس، اعتبارات التحميل المسبق.

• الشهادات: المعايير الخاصة بالصناعة (على سبيل المثال، DNV-GL للتروس البحرية، وAGMA للتروس).

مستقبل الدوران: اتجاهات تكنولوجيا الدوران الدائري

يستمر الابتكار في دفع الحدود:

• المواد والطلاءات المتقدمة: تحسين مقاومة التآكل، والحماية من التآكل، وعمر التعب.

• الاستشعار المتكامل (IoT): المحامل مجهزة بأجهزة استشعار للاهتزاز، ودرجة الحرارة، والحمل، ومراقبة التشحيم، مما يتيح الصيانة التنبؤية.

• حلول الختم المحسنة: مواد وتصميمات محسنة لحياة أطول في البيئات القاسية (التعدين العميق، والبحرية).

• الوزن الخفيف: تصميمات محسنة باستخدام تحليل العناصر المحدودة (FEA) والمواد المتقدمة لتقليل الوزن دون التضحية بالقوة.

• زيادة الدقة: للتطبيقات الصعبة مثل الروبوتات والتصنيع عالي الدقة.

• التركيز على الاستدامة: عمر خدمة أطول وبرامج إعادة التصنيع ومواد تشحيم صديقة للبيئة.

الخلاصة: النقطة المحورية

حلقات الدوران الصناعية هي أكثر من مجرد مكونات؛ إنها النقاط المحورية الأساسية التي تعتمد عليها القوى الهائلة والحركات الحرجة. إن تصميمها القوي، وهندستها الدقيقة، وقدرتها الهائلة على التحمل تجعلها لا يمكن الاستغناء عنها في تمكين الآلات الثقيلة التي تبني عالمنا، وتولد طاقة نظيفة، وتؤدي المهام الصناعية الصعبة. يعد فهم أنواعها وقدراتها ومعايير اختيارها أمرًا ضروريًا للمهندسين والمشغلين على حدٍ سواء. مع نمو الآلات بشكل أكبر وأكثر ذكاءً وتعمل في بيئات أكثر قسوة، فإن التطور المستمر لتقنية حلقة الدوران يضمن أن تظل الأساس الدوار الذي يمكن الاعتماد عليه للصناعة الحديثة. عند تحديد الدوران الثقيل، فإن اختيار حلقة الدوران الصحيحة لا يعد مجرد قرار هندسي - بل هو التزام بالسلامة والموثوقية والنجاح التشغيلي.
